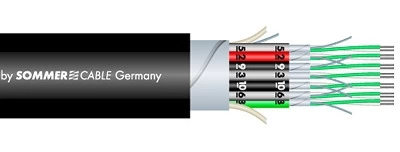

100-0101-08 - многоканальный симметричный аудио кабель (мультикор), [AES/EBU] серии MISTRAL MCF08. Содержит 8 пронумерованных аудио кабелей, каждый в своём экране из алюмополиэстерной (AL/PT) фольги и S-PVC оболочке. Жилы витых пар имеют сечение 0,22 мм² (AWG 24, диаметр 0,53 мм) свиты из 7 проволок диаметром 0,2 мм из бескислородной меди (OFC) и покрыты изоляцией из полиэтилена с оболочкой (Skin-PE) диаметром 1,6 мм. Сопротивление жилы на 1 км - 80 Ом. Емкость жила/жила всего 46 пФ и волновое сопротивление 110 Ом. Экран из алюмополиэстерной фольги снабжен лужёной медной тонкопроволочной монтажной жилой облегчающей его разделку и пайку при инсталляции
кабеля. Благодаря системе индивидуальных экранов и S-PVC оболочек, MISTRAL MCF08 надёжно защищен от внешних помех, а каналы экранированы и изолированы друг от друга. Снаружи кабель защищён от механических и атмосферных воздействий общей толстой, но при этом очень гибкой, резиноподобной оболочкой из специально разработанного
для SOMMER CABLE супер мягкого ПВХ (S-PVC), обладающей значительно большим сопротивлением к порезам и низким температурам, чем большинство стандартных ПВХ-оболочек. Оболочка устойчива к УФ и термостойкая, имеет диаметр 14,8 мм, цвет - чёрный матовый. ПВХ (S-PVC) изоляция каждого канала имеет прокодированную одним цветом из шести, и чётко пропечатанным на ней номером канала. Под оболочкой размещён общий фольгированный AL/PT экран с лужёной медной тонкопроволочной монтажной жилой. Кабель прекрасно работает в широком диапазоне температур от -30°C до +70°C. Низкая электрическая ёмкость и стабильное волновое сопротивление позволяют применять QUANTUM для передачи цифровoго аудиосигнала (AES/EBU 110 Ом). Данный мультикор на протяжении уже почти 10-и лет находит своё применение в профессиональной технике. Как жилы каналов, так и дренажная жила фольгированного экрана (AL/PT) каждого из них лужёные, что обеспечивает дополнительную защиту от коррозии и окисления. MISTRAL MCF очень прост в монтаже, быстро зачищается, лёгок в прокладке и смотке.
Основные особенности:Одновременная передача аналоговых сигналов и сигналов AES/EBU (110 Ом).
Пронумерованная PVC-изоляция с цветовой кодировкой для каждого канала.
Очень гибкий и прочный, благодаря резинообразному материалу внешней оболочки.
Прост в монтаже, благодаря наличию общего фольгированного экрана с дренажной жилой.
Высокая устойчивость к многократным изгибам, обеспеченная плотной скруткой проводников в жилах.
Высокое качество передачи сигнала даже на больших расстояниях (низкая ёмкость кабеля!).
Доступная цена.
Технические характеристики:
Общие характеристики
Название многоканальный симметричный аудио кабель (мультикор), [AES/EBU] серии MISTRAL MCF08
Структура [08(2LI2Y0,22 мм²)(ST)Y]F(ST)Y
Количество каналов аудио 8
Передача сигнала (аудио) симметричный
Применение многоканальный аудио
Дизайн (форма) круглый
Упаковка продается метрами
Экран общий алюмополиэстерная (AL/PT) фольга
Монтажная жила общего экрана лужёная медная тонкопроволочная
Диаметр внешней оболочки 14,8 мм
Цвет внешней оболочки чёрный матовый
Материал внешней оболочки супер ПВХ (S-PVC)
Конструкция кабеля
Структура (2LI2Y0,22 мм²)(ST)Y
Количество жил 2
Сечение жил 0,22 мм²
Диаметр жил 0,53 мм
Калибр жилы (AWG) 24
Количество проволок в жиле 7
Диаметр проволок в жиле 0,2 мм
Материал проволоки в жиле бескислородная медная (OFC) проволока
Материал изоляции жилы вспененный ПЭ с оболочкой (Foam/Skin-PE)
Диаметр изоляции жилы 1,6 мм
Экран алюмополиэстерная (AL/PT) фольга
Монтажная жила лужёная медная тонкопроволочная
Материал оболочки супер ПВХ (S-PVC)
Электрические характеристики
Ёмкость жила / жила на 1 м 46 пФ
Ёмкость жила / экран на 1 м 85 пФ
Волновое сопротивление 110 Ом
Сопротивление жилы на 1 км 80 Ом
Сопротивление изоляции на 1 км 1 ГОм
Затухание при 1 МГц (100 м и 20°C) 4,7 дБ
Затухание при 5 МГц (100 м и 20°C) 12,3 дБ
Затухание при 10 МГц (100 м и 20°C) 16,5 дБ
Затухание при 15 МГц (100 м и 20°C) 20,4 дБ
Затухание при 20 МГц (100 м и 20°C) 23,8 дБ
Затухание при 25 МГц (100 м и 20°C) 27,3 дБ
Затухание при 30 МГц (100 м и 20°C) 30,7 дБ
Затухание при 35 МГц (100 м и 20°C) 36,1 дБ
Затухание при 40 МГц (100 м и 20°C) 41,5 дБ
Затухание при 45 МГц (100 м и 20°C) 46,1 дБ
Затухание при 50 МГц (100 м и 20°C) 51,5 дБ
Технические характеристики
Устойчивость к ультрафиолетовому излучению да
Пожарная нагрузка на 1 м 1,21 кВт.ч
Диапазон рабочих температур от -30°C до +70°C
Диаметр кабеля 14,8 мм
Вес (1 м) 256 г
