ЦАП KLARK TEKNIK DN9650

DN9650 обеспечивает многоканальный интерфейс между сетями AES50 и сторонними цифровыми аудиосетями и интерфейсами "точка-точка". Интерфейсы AES50 и сторонних производителей работают в разных тактовых доменах и соединены двунаправленным асинхронным преобразователем частоты дискретизации (ASRC). Эта уникальная технология Klark Teknik позволяет соединить до 64 двунаправленных каналов между двумя доменами с независимой синхронизацией, которые также могут работать на разных частотах дискретизации. В настоящее время DN9650 поддерживает MADI и Audinate Dante с помощью сетевых модулей Klark Teknik KT-MADI и KT-DANTE64, но в будущем он будет защищен от изменений в мире цифровых аудио сетевых технологий благодаря возможности поддержки новых и появляющихся протоколов через стандартный слот расширения, который совместим с форматом Cirrus CM-1 *.

DN9650 позволяет цифровым консолям Midas серии PRO, оборудованию цифрового ввода/вывода Midas и другим устройствам AES50 с поддержкой 96 кГц просто и надежно подключаться к многоканальным соединениям MADI и Dante.

Цифровая аудиосеть
Технология цифровых аудиосетей SuperMAC (AES50-совместимая) от Klark Teknik одновременно обеспечивает большое количество каналов, сверхнизкие и детерминированные задержки, синхронное и выровненное по фазе распределение синхроимпульсов по сети, обнаружение и исправление ошибок, резервирование сети, простоту развертывания и использования - для удовлетворения высоких требований живых концертных туров.

DN9650 совместим со всеми цифровыми консолями Midas, движками аудиосистем, цифровыми устройствами ввода/вывода, а также с любыми другими устройствами, оснащенными AES50.

Асинхронный преобразователь частоты дискретизации
Многоканальный двунаправленный асинхронный преобразователь частоты дискретизации (ASRC) позволяет доменам AES50 и сторонних производителей функционировать независимо друг от друга, однако в случаях, когда две сети должны быть синхронизированы, ASRC имеет функцию обхода, благодаря которой домен сторонней сети может быть напрямую синхронизирован с доменом AES50.

Кроме того, когда два домена работают независимо, сбой часов или потеря синхронизации в одном домене не обязательно повлияет на работу другого. Очень часто в системах с двойным резервированием требуется передать сигнал о сбое синхронизации в одном домене в другой, чтобы распознать сбой и начать переключение на резервную сеть. DN9650 имеет настраиваемую пользователем функцию блокировки двунаправленных выходных часов, которая остановит выходные часы при сбое синхронизации входящих часов.

Гибкая синхронизация
DN9650 поддерживает работу с 24-битным звуком на частотах 48 кГц и 96 кГц как в домене AES50, так и в домене сторонних сетей. Если выбран встроенный генератор (внутренняя синхронизация AES50), то все три порта AES50 могут быть настроены на глобальную работу с частотой 48 кГц или 96 кГц. Если в качестве источника синхронизации выбран внешний генератор AES50, то каждый порт AES50 может быть настроен на 24 двунаправленных канала с частотой дискретизации 48 или 96 кГц на индивидуальной основе.

Входные и выходные разъемы синхронизации слов, а также вход горизонтальной синхронизации видеосигнала по черной полосе расположены на разъемах BNC, причем последний поддерживает форматы PAL, SECAM и NTSC в стандартном и высоком разрешениях 720P, 1080P и 1080i. Выходной сигнал синхронизации может быть получен из тактового домена AES50, сетевого тактового домена третьей стороны или входного сигнала синхронизации.

DN9650 оснащен прецизионным опорным термокомпенсированным тактовым генератором "AES Grade 1" со стабильностью 1 часть на миллион (ppm), который используется в качестве внутреннего источника тактового сигнала AES50. Этот высокоточный источник синхронизации может использоваться в качестве опорного генератора для цифровых аудиосистем, обеспечивая очень четкий звуковой образ, свободный от джиттера и других артефактов ошибок цифровой синхронизации.

Домен AES50 может быть синхронизирован с входящим внешним тактовым сигналом AES50, внутренним тактовым сигналом AES50, входом word clock или входом видеосинхронизации black burst.

Сторонний сетевой домен может быть синхронизирован с внешними сетевыми часами (с синхронизацией по слову или без нее), встроенными часами сетевого модуля, входом word clock или входом видеосинхронизации black burst, а также может быть подключен к домену AES50, если ASRC обходится стороной.

Внутренний веб-сервер
DN9650 оснащен встроенным веб-сервером, который позволяет выполнять конфигурацию независимо от платформы с помощью веб-браузера. При таком подходе отпадает необходимость в отдельных приложениях управления и поддержке нескольких версий операционных систем, что позволяет простому пользователю выбирать настройки сетевого модуля и DN9650, включая частоты дискретизации AES50 и сторонних сетевых доменов, синхронизацию часов для обоих доменов, а также функции обхода ASRC и блокировки двунаправленного выходного тактового генератора.

Индикация на передней панели

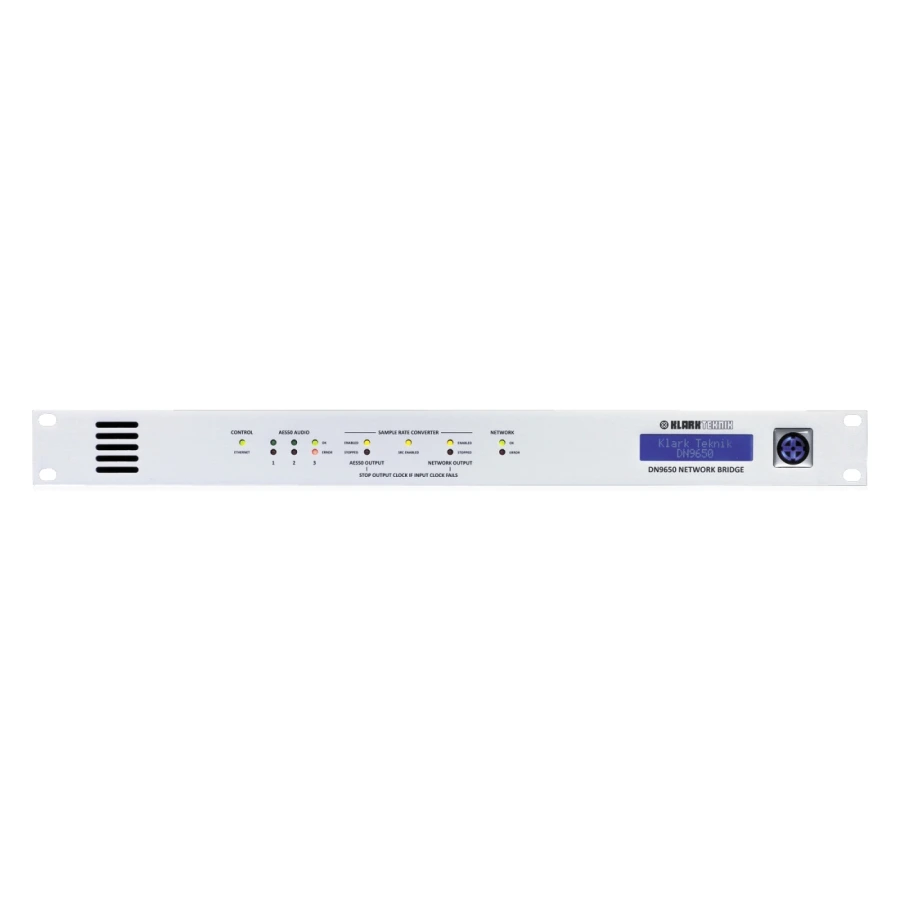

DN9650 оснащен светодиодными индикаторами состояния AES50 и сетевой синхронизации, активности порта управления Ethernet, а также функциями обхода ASRC и блокировки двунаправленной выходной синхронизации на передней панели для отображения состояния "с первого взгляда", даже с большого расстояния и под большим углом обзора. Буквенно-цифровой ЖК-дисплей позволяет маркировать отдельные устройства, что очень важно в больших сетевых системах, где используется несколько устройств DN9650.

Создан для дороги

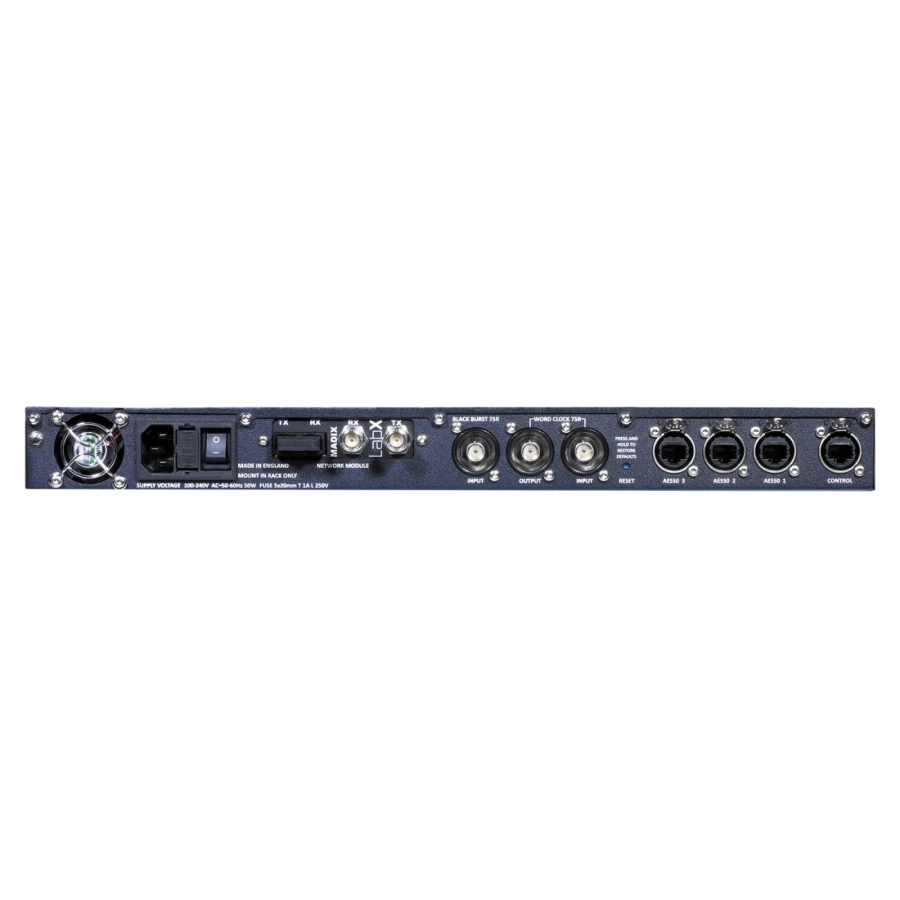

Благодаря прочному стальному корпусу 1U для монтажа в стойку, DN9650 разработан для суровых условий концертных туров. Премиальные разъемы Neutrik etherCON * и BNC используются для обеспечения надежных сетевых и часовых соединений ночь за ночью.

Универсальный импульсный блок питания с автоматическим регулированием
DN9650 оснащен универсальным блоком питания с автоматическим определением напряжения для использования по всему миру.

Особенности:

• Конвертер формата сетевого моста для сетей AES50 с 64 двунаправленными каналами
• Совместим с сетевыми модулями Klark Teknik KT-AES50, KT-DANTE64, KT-MADI и KT-USB
• Асинхронное преобразование частоты дискретизации на каждом канале с возможностью обхода
• Двунаправленная функция блокировки выходного аудиосигнала для резервных сетевых систем
• Работа с 24-битным звуком с частотами дискретизации 96 кГц и 48 кГц
• Видеосинхронизация в форматах стандартной и высокой четкости
• Внутренний тактовый генератор "AES Grade 1" с температурной компенсацией (1 ppm)
• Внутренний веб-сервер позволяет конфигурировать устройство через порт управления Ethernet с помощью браузера
• Светодиодные индикаторы состояния и ЖК-дисплей на передней панели
• Сетевые порты Neutrik etherCON
• Прочное шасси для монтажа в стойку высотой 1U для долговечности в портативных приложениях
• Универсальный импульсный источник питания с автоматическим регулированием
